红外反射式平行光管
平行光管是常用的光学检测仪器，透射式光学系统由于受到光学材料的限制,很难做到很大口径和轻量化设计,反射式系统受材料限制小,便于轻量化,完全没有色差,各种ITB8888通博光线所成的像是严格一致完全重合的,可以在紫外到红外的很大ITB8888通博范围内工作,传输能量大,系统透过率高。而且光路可以折叠设计，减小系统的尺寸，所以一般均采用反射式系统。而在球面反射镜和非球面反射镜两种方案中,抛物面反射镜是最常使用的反射镜。
1.系统组成
采用同轴光学系统，主反射镜为一抛物面，再加一次平面反射镜，折转光路90度，聚焦到焦点。
系统光路图
在抛物面的焦点处，放置各种分划板，高斯目镜，自准直照明系统或黑体辐射源，与主、次反射镜一起组成同轴反射式平行光管。

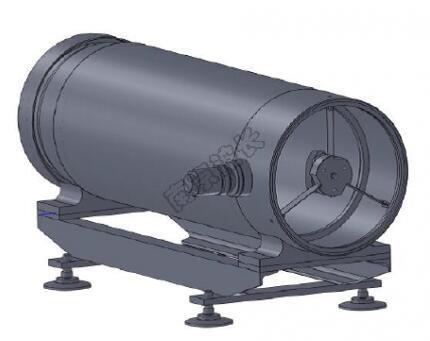

外形图见下图：
外形图
2.主反射镜技术参数
焦距：1021.5mm +/- 1%
口径：250mm+/-10mm
像质：PV值<=λ/8(λ=632.8nm)
镀反射膜。
3.主要功能
具有自准直功能、焦距测量功能、提供可见光和红外的无限远目标。
配高斯目镜，平面反射镜，可以进行自准直工作;
可见光可以测试焦距，配波罗板。
配热像靶标，可以测试热像镜头或系统的空间分辨力。
4.可见光附件
配分划板、波罗板、鉴别力板等;
配两块平行平晶，直径50mm左右、平行度<=15’’;
配可调式反射镜，直径150mm左右,N<=3;
5.红外附件
配带温控面元黑体;测量温度30°C到90°C，精度1°C.
配针孔靶、四杆靶标若干。
6.平台一套
用于放置平行光管的平台一套。
主反口径250mm 焦距1021mm
